MANETA GQ DG61 PLACA OVALADA INOX MAT.MUELLE RECUPCON MUELLE RECUPERADOR
Manilla greenteQ recta de acero inoxidable para cuadradillo de 8 mm. Manilla fija/giratoria en subestructura metálica, con muelle de retención. Tornillos ocultos. Sin perno de apoyo.
Bisagra puerta GQ TB-120ZD PVC 22,5-25,5
Bisagra de 2 piezas de cinc fundido a presión para puertas de plástico que se abren hacia adentro y hacia afuera. Homologación según EN 1935, clase de bisagra 13.
Hoja de puerta ajustable en 6 direcciones, con la hoja de puerta incorporada, ajustable: Ajuste horizontal +/- 5 mm, ajuste de altura +4 mm / -1 mm, ajuste de presión +/- 1,5 mm.

Especificaciones técnicas
Ajuste 3D (lateral +/- 5,0 mm, altura + 4,0 / - 1,0 mm, presión +/- 1,5 mm)
3 grosores de solape: 16,5-19,5 mm, 19,5-22,5 mm, 22,5-25,5 mm
Capacidad de carga según el diseño del perfil máx. 120 kg


Clave de clasificación
| 4 | 7 | 6 | 0 | 1 | 4 | 0 | 13 |

Especificaciones técnicas
Capacidad portante 120,0 kg (con 2 bisagras por hoja, 1 x 2 m)
Longitud pieza cilíndrica: 112,0 mm
Diámetro pieza cilíndrica: 24,0 mm


Calibres y accesorios
Plantillas para taladro: VBH 394.304 / 0000
Barra telescópica: VBH 394.305 / 0000
Conjunto Rosetas SEG. PZ 12 mm. 57-72 mm. Inox Mate
Rosetas greenteQ para puertas principales, para combinar con tiradores y manillas.

Par de rosetas de protección PZ 12 ER greenteQ redondas, de acero inoxidable mate pulido, para cilindro de perfil. Fijación oculta, continua, para puertas de 57-72 mm de grosor.

Especificaciones técnicas:
Orificio: PZ
Grosor de la puerta: 57-72 mm
Exterior: Diámetro de la roseta: 55 mm; altura del borde: 12 mm
Interior: Diámetro de la roseta: 52 mm; altura del borde: 8 mm
Incl. tornillos: M5 x 70 mm (2 unidades), M5 x 80 mm (2 unidades)
Cjto. Manilla DG58.ER.SS INT-EXT. PZ 92 Inox Mate
El conjunto de manilla con placa estrecha greenteQ DG 58.ER.SS PZ 92 está fabricado en acero inoxidable y tiene un ancho de placa de 35 mm. El conjunto está perforado con PZ, para puertas principales, a una distancia de 92 mm. Los tiradores son fijos/giratorios y cuentan con un resorte de retención. El conjunto de manilla con placa estrecha greenteQ DG 58.ER.SS PZ 92 está preparado para un cuadradillo de 8 mm. La manilla exterior dispone de pernos de apoyo en la placa trasera de 10 mm y las fijaciones se realizan a través de una conexión de tornillos ocultos que requiere de un conjunto de accesorios independientes (3 tornillos M6, 1 cuadradillo de 8 mm).
Especificaciones técnicas:

Fijación: fijo/giratorio, con resorte de retención
Cuadradillo: para 8 mm
Perno de apoyo: 10 mm
Dimensiones de la placa: 35 x 245 mm
Altura del borde: 10,5 mm
Distancia: 92 mm PZ
Cjto. Manilla DG58 ER.SSWK PZ92 INT-EXT.POMO Inox Mate
El conjunto de manilla con placa estrecha greenteQ DG 58.ER.SSWK PZ 92 está fabricado en acero inoxidable y tiene un ancho de placa de 35 mm. El conjunto está perforado con PZ, para puertas principales, a una distancia de 92 mm. El pomo acodado fijo en la placa exterior se puede desmontar. La manilla de la placa interior es fija/giratoria y tiene un resorte de retención. El conjunto de manilla con placa estrecha greenteQ DG 58.ER.SSWK PZ 92 está preparado para un cuadradillo de 8 mm. La manilla exterior dispone de pernos de apoyo en la placa trasera de 10 mm y las fijaciones se realizan a través de una conexión de tornillos ocultos que requiere de un conjunto de accesorios independientes (3 tornillos M6, 1 cuadradillo de 8 mm).

Especificaciones técnicas:

Fijación: fijo/giratorio, con resorte de retención
Cuadradillo: para 8 mm
Perno de apoyo: 10 mm
Dimensiones de la placa: 35 x 245 mm
Altura del borde: 10,5 mm
Distancia: 92 mm PZ

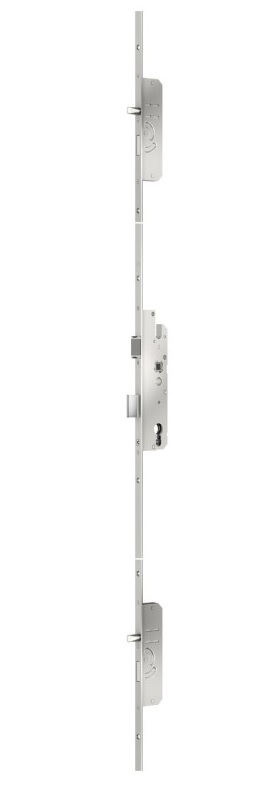

Cerradura 3 Putnos de Cierre, Golpe-Llave KFV 2300
Bloqueo a través de cilindro, tanto de palanca central como de 2 ganchos giratorios macizos, picaporte reversible revestido de PVC y distancia entre ejes de 92 mm, no incluye cilindro.
